Ленточный фундамент: виды, плюсы и минусы, расчет и пошаговая инструкция

Фундамент

Среди прочих типов фундаментов, предназначенных для возведения индивидуальной жилой недвижимости, особой популярностью на российском рынке пользуется ленточный фундамент. В этом нет ничего удивительного, поскольку данный тип оснований отличается своей прочностью и надёжностью, универсальностью и продолжительным сроком эксплуатации. Разумеется, таковым он может быть только при условии полного соблюдения технологии строительства.

Кроме того, ленточный фундамент хорош ещё и тем, что позволяет создавать подземные и цокольные этажи, а также подполья и подвалы.

Ленточный фундамент: об особенностях

Такой фундамент, как понятно из его названия, представляет собой ленту, которая проходит по всему периметру строения, под всеми его несущими стенами, а также служит надёжным основанием для монтажа межкомнатных перегородок. Как правило, закладывают ленточный фундамент в исключительно стабильные грунты, а вот для заболоченной местности лучше всего подобрать какой-то другой тип оснований.

На устойчивых грунтах можно закладывать ленточный фундамент для возведения не только объектов индивидуальной жилой недвижимости, но и многоэтажных домов. Правда, в последнем случае основание должно заглубляться гораздо силнее. Заметим, что величину заглубления ленточного фундамента под строительство того или иного архитектурного объекта определяют специалисты на этапе проектирования.

Стоит отметить, что глубина заложения ленточного фундамента — это расстояние от поверхности грунта до подошвы фундамента, а не та глубина, на которую копается траншея. В траншее, помимо фундамента может присутствовать подушка.

Ленточный фундамент: о преимуществах и недостатках

Как и любой другой тип, этот фундамент имеет свои сильные и не очень стороны. К очевидным и неоспоримым преимуществам ленточного фундамента можно отнести:

  • Высокие показатели несущей способности;
  • Возможность равномерного распределения нагрузок;
  • Технологию закладки, освоить которую по силам любому домашнему мастеру;
  • Возможность выбора вида такого остова;
  • Чрезвычайно продолжительный срок эксплуатации.

Что же касается недостатков, то в первую очередь, это:

  • сезонность выполнения работ;
  • сравнительно большой объём земляных работ;
  • относительная дороговизна;
  • продолжительное время созревания бетона;
  • не возможность закладки на болотистых грунтах.

Теперь, когда вам известны все «плюсы» и «минусы» данного типа фундамента, принять окончательное решение будет намного проще.

Каким может быть ленточный фундамент: о видах

В настоящее время данный тип фундамента различается на монолитный и сборный, в зависимости от технологии закладки, а также на незаглубленный мелкозаглубленный и заглубленный — в зависимости от глубины его закладки. Как уже упоминалось выше, конкретный вид ленточного фундамента определяется на этапе проектирования будущего архитектурного объекта, принимая во внимание его технические и эксплуатационные параметры, а также характеристики имеющегося на участке грунта (тип грунта и уровень грунтовых вод).

Монолитный ленточный фундамент

Этот вид основания представляет собой монолитную железобетонную ленту, которая заливается непосредственно на месте строительства. К такому виду относятся незаглубленный мелкозаглубленный и заглубленный ленточный фундамент. Крайне важно при создании такой ленты, максимально оперативная её заливка. Кроме того, необходимо равномерно и быстро распределять бетон по опалубке и как можно тщательнее провибрировать его.

Незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент
Незаглубленный ленточный фундамент

Незаглубленный ленточный фундамент применяется в строительстве частных домов крайне редко, потому что он является очень слабой опорой для будущего строения. Как правило, он весь располагается поверх грунта, а внутри находится только лишь песчаная, либо песчано-гравийная подушка.
Много писать о незаглубленном ленточном фундаменте я не буду, тем более ему уже была посвящена целая статья ранее. Да и вообще, само понятие глубины заложения у такого фундамента отсутствует.

Мелкозаглубленный ленточный фундамент (МЗЛФ)

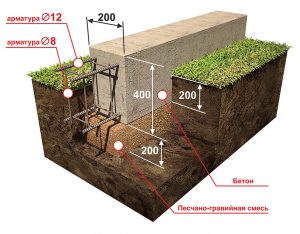

Мелкозаглубленный ленточный фундамент
Мелкозаглубленный ленточный фундамент

Это самый капризный, в плане глубины заложения фундамент. Во-первых, он не так надежен, как заглубленный, ну а во-вторых – для того, чтобы такой ленточный фундамент выдержал нагрузку строения, а также сдерживал все силы пучения, передаваемые от грунта, к его расчету необходимо подойти с особой ответственностью.

ИНТЕРЕСНО:   Свайно-винтовой фундамент: плюсы и минусы, устройство и расчет, монтаж и стоимость

Такой ленточный фундамент закладывается на глубину, которая значительно выше глубины промерзания почвы, поэтому и называется мелкозаглубленный. На него, в отличие от заглубленного, могут в значительной степени действовать силы пучения грунта.

Согласно СП 22.13330.2011 «СНиП 2.02.01-83*. Основания зданий и сооружений», вид МЗЛФ зависит от степени пучинистости грунта.

Так, МЗЛФ рекомендуется делать на пучинистых грунтах с УГВ не выше 1 метра от поверхности земли. Его закладывают выше уровня промерзания, на глубине 20-50 см от поверхности. При невысокой стоимости изготовления для этих фундаментов характерна высокая надежность, они служат без ремонта по 15-20 лет. Такому фундаменту необходимо утепление высокого качества – и ленты, и отмостки – чтобы снизить воздействие морозного пучения.

В индивидуальном жилом строительстве чаще всего закладывают мелкозаглублённые ленточные фундаменты, которые могут иметь вид:

  • Т-образное;
Т - образный ленточный фундамент
Т — образный ленточный фундамент
  • Классическое прямоугольное.

В первом варианте работы по созданию фундамента отличаются большей трудоёмкостью. В свою очередь, прямоугольное сечение является более быстрым, простым и бюджетным способом закладки фундамента ленточного типа. Такое основание отлично подходит для возведения одно- и двухэтажных частных жилых домов из любого строительного материала.

Так же, немаловажным отличием мелкозаглубленных фундаментов является то, что его необходимо делать монолитным не только ниже уровня грунта, но и сразу, выставив опалубку, залить надземную часть фундамента – цоколь. Это в значительной степени усилит весь ленточный фундамент.

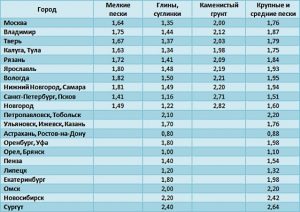

Глубина заложения мелкозаглубленного фундамента напрямую зависит от всех трех факторов, описанных выше. Узнать какая глубина промерзания грунта в Вашем регионе. На слабопучинистых и непучинистых грунтах можно делать мелкозаглубленную ленту из ФБС.

Примечание: Помимо того, что на глубину заложения ленточного фундамента влияет глубина промерзания и тип грунта, так же не стоит отбрасывать еще один очень важный фактор – уровень грунтовых вод, о котором и поговорим далее.

Заглубленный ленточный фундамент

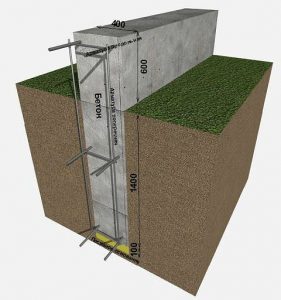

заглубленный ленточный фундамент
Структура заглубленного фундамента

     Заглубленный ленточный фундамент считается наиболее надежным из всех лент. Он закладывается ниже глубины промерзания грунта на 10-20 см. Еще одним условием его устройства является то, что грунт под его подошвой должен быть более или менее твердым.
В случае болотистых грунтов, торфяников и подобных им, ленточный фундамент закладывается на глубину, которая ниже этих слоев. В некоторых случаях, достаточно прокопать траншею до твердых пород грунта, а затем устроить песчаную или песчано-гравийную подушку до уровня, который чуть ниже глубины промерзания грунта в Вашем регионе.

Когда на строительном участке грунт совсем плох для заложения ленточного фундамента, или его устройство требует огромных затрат, можно попробовать рассчитать другой тип фундамента, например, плитный. Возможно, это будет как дешевле, так и надежнее.

Такой вид фундамента может закладываться на 15-20 сантиметров ниже уровня промерзания земли. При этом во внимание принимаются несущие характеристики грунта, расположение его пластов, а также высота уровень грунтовых вод.

Сборный ленточный фундамент

Фундамент из блоков ФБС
Фундамент из блоков ФБС

Данный вид собирается из бетонных блоков (ФБС). Такие железобетонные блоки производятся в заводских условиях и доставляются на место строительства в уже готовом к монтажу виде. Здесь они погружаются в заранее подготовленную траншею, после чего надёжно скрепляются между собой. Для увеличения прочности такого фундамента часто создаётся вспомогательный армирующий пояс. Про такой тип фундамент можно прочитать статью Фундамент из блоков ФБС.

Ленточный фундамент: пошаговая инструкция

Как и любое другое мероприятие в строительстве, закладка фундамента начинается с тщательной подготовки, с проведения геологических изысканий и с разработки проектной документации. Если все эти важные подготовительные этапы чётко выполнены, то можно приступать к работе.

Важно: трезво оценить свои физические силы, временные возможности, академические знания и практический опыт в деле строительства фундаментом. Если чего-то из этого у вас нет, то вероятнее всего, лучше доверить выполнение данных работ опытным и квалифицированным специалистам.

Для расчета ленточного фундамента используем калькулятор

Как уменьшить глубину заложения ленточного фундамента

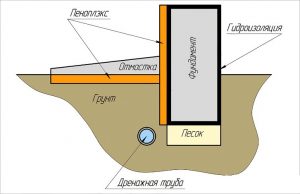

Устройство мелкозаглубленного ленточного фундамента

После проведения всех расчетов по глубине заложения ленточного фундамента, частенько бывает так, что с учетом грунта и региона, его необходимо заложить очень глубоко. От сюда возникает вопрос о том, как сократить расходы и уменьшить глубину.
Существует несколько способов уменьшения глубины заложения ленточных фундаментов, все они основаны на том, чтобы уменьшить значение основных факторов, влияющих на фундамент.

Уменьшение глубины промерзания грунта

Изменить климат в регионе мы, конечно же, не сможем, но сможем изменить глубину промерзания, конкретно под подошвой фундамента, утеплив сам фундамент и грунт, прилегающий к нему с наружной стороны.
Таким образом мы сможем уменьшить глубину заложения фундамента, а также сократить расходы на него.

ИНТЕРЕСНО:   Отделка дома сайдингом: практические советы и инструкции
Отвод грунтовых вод от ленточного фундамента

Еще один действующий способ уменьшения глубины заложения ленточного фундамента – отвод воды от него.
Делается это с помощью устройства хорошей дренажной системы, которая отведет значительную часть воды от фундамента и не даст ей пагубно воздействовать на него.

Песчаная или песчано-гравийная подушка под фундаментом

В случае, когда на участке пучинистые слои грунта залегают достаточно глубоко, ленточный фундамент также придется закладывать на большую глубину. Уменьшить ее можно, заместив пучинистый грунт песчаной или песчано-гравийной подушкой.
Другими словами, необходимо выкопать глубокую траншею до твердых грунтовых пород, а после этого устроить там массивную песчано-гравийную подушку, которая распределит нагрузку от фундамента и дома на грунт равномерно и не даст силам пучения пагубно воздействовать на фундамент.
Подушку желательно делать не только под подошвой фундамента, но и рядом с ним.

Стоит отметить, что самым надежным методом уменьшения глубины заложения ленточного фундамента, является комбинированный способ, т.е. и устройство подушки, и утепление, а также устройство дренажа, если это понадобится.

Что потребуется для возведения ленточного фундамента?

Безусловно, перед тем как приступить к заливке или к монтажу сборных элементов ленточного фундамента, необходимо приобрести все необходимые строительные, гидроизоляционные и вспомогательные материалы. В частности, пригодятся:

  1. Доска обрезная толщиной от 1,5 до 2 см, из которой будет собираться опалубка (возможно так же использовать фанеру или ОСП);
  2. Материал для гидроизоляции фундамента;
  3. Металлическая рифлёная арматура с диаметром сечения диаметром от 1,5 до 2 см;
  4. Металлическая проволока для крепления армирующего каркаса;
  5. Песок и щебень, из которых будет засыпаться подушка;
  6. Бетонная смесь с цементом М200-М300.

Важно: опалубку можно взять в аренду, а бетон целесообразнее приобретать у производителя с доставкой. При таком подходе можно сэкономить на строительстве фундамента и использовать гарантированно качественный строительный материал.

Подготовительные работы

Подготовка участка
Подготовка участка

Расчистите строительную площадку, удалите с её территории весь мусор, кустарники, крупные камни, ветки, пни и деревья.

После этого необходимо произвести разметку. Помните о соблюдении требований земельного кодекса, регламентирующего соблюдение расстояния частного дома от соседних жилых построек и заборов, а также от естественных водоёмов. О том как правильно расположить дом на участке с соблюдением всех норм и правил в этой статье.

Разметку для земляных работ проще всего выполнять с помощью лазерного уровня, чуть дальше, от линий которых нужно вбивать в грунт деревянные или алюминиевые колышки, соединив их проволокой или верёвкой. Отступление колышек от линий необходимо для того, чтобы в процессе выполнения земляных работ не нарушалась разметка и геометрия. Кроме того, наличие такого задела существенно упростит выполнение финишных гидроизоляционных работ.

https://youtu.be/is_LYdYq4EI

Теперь, когда линии периметра будущей траншеи определился можно приступать к выемке грунта. Для земляных работ можно использовать физический труд и лопаты, а можно арендовать экскаватор с размером ковша, оптимально подходящим для копки будущей траншеи.

Финальным этапом подготовительных работ становится тщательное выравнивание дна траншеи, а также её боковых поверхностей. После этого можно приступать к созданию системы дренажа.

Для чего ленточному фундаменту нужен дренаж?

Дренажная система ленточного фундамента
Дренажная система ленточного фундамента

Система дренажа призвана отводить талые, атмосферные и грунтовые воды от железобетонной конструкции фундамента. Благодаря чему можно существенно продлить срок фундамента и, как следствие всего дома.

Для монтажа дренажной системы потребуются специальные трубы, которые необходимо поместить на 30 сантиметров ниже нижнего уровня ленточного фундамента. При этом:

  • Расстояние между дренажной трубой и внешней вертикальной поверхностью ленточного фундамента не должно превышать одного метра.
  • Трубы необходимо укладывать под углом в 3-4 градуса в сторону канализационного коллектора, для того чтобы вода уходила в него самотёком.
  • Не забыть установить герметичный канализационный коллектор, к горловине которого должен быть доступ с поверхности земли.

После монтажа дренажный трубопровод отсыпается и полностью засыпается щебнем до уровня нижнего края фундамента. На заключительном этапе производится трамбовка щебня с помощью виброплиты, или подручными средствами.

Подушка для ленточного фундамента: особенности создания

Подушка ленточного фундамента
Подушка ленточного фундамента

Теперь, когда подготовительные работы полностью закончены, необходимо создать подушку для фундамента. Данная конструкция представляет собой насыпь фракционных материалов, а именно, песка и гравия (щебня). Крайне желательно использовать для подушки песок с крупными или средними фракциями, который дают минимальную усадку. Перед трамбованием песок обязательно нужно смочить водой. Затем можно приступать к установке опалубки.

ИНТЕРЕСНО:   Плитка ПВХ: виды и укладка виниловой плитки (пошаговая инструкция)

Монтаж опалубки

Строительная опалубка для ленточного монолитного фундамента может быть съёмной и несъёмной. Во втором варианте она становится частью конструкции и выполняет роль теплоизоляционного слоя. В качестве несъёмной можно использовать плиты из пенополистирола, а в качестве съемной доски или фанеру.

В любом случае, необходимо собирать каркас опалубки, к которому прикрепить доски, щиты или полоски ПП-плит. Для того чтобы жидкий бетонный раствор не вытекал из щелей, опалубку необходимо тщательно гидроизолировать, уложив внутрь специальный материал, либо использовать полиэтиленовую плёнку. Теперь можно приступать к созданию армирующего каркаса.

Заливка прямо в землю, или так называемый «кубанский вариант» ленточного фундамента является нарушением технологии

Монтаж каркаса арматуры

Технические характеристики армирующего каркаса заложены в проектной документации, регламенту которой важно строго следовать. В общем же и целом, металлические рифлёные прутья устанавливаются вертикально и горизонтально, связываются между собой металлической проволокой. Как правило, сварочное оборудование в процессе создания каркаса не используется, поскольку сварка может разрушать металл. При желании можно использовать более современную стекловолоконную арматуру.

Важно: Ширина и высота армирующего каркаса должны полностью соответствовать размеру опалубки с зазорами не более 3-5 см.

Заливка бетонного раствора

После того, как армирующий каркас будет создан и установлен можно приступать к заливке фундаментной опалубки бетонным раствором.

Важно: заливку бетона в опалубку лучше всего производить в сухую и солнечную погоду.

Будет отлично, если миксеры с бетоном от производителя будут подъезжать и сливать раствор без перебоев. Если же бетон будет готовиться самостоятельно, то промежуток между следующей заливкой не должен превышать двух часов.

Рекомендации экспертов по заливке бетона

Специалисты советуют подавать бетонную смесь с разных мест, одновременно и равномерно распределяя её по всей опалубке. Если такой возможности нет, то максимальный сброс смеси не должен превышать высоту опалубки. В обязательном порядке бетон нужно утрамбовывать с помощью погружного вибратора или же подручными средствами. Крайне нежелательно, попадание воды в не застывшую бетонную смесь.

Важно: при большом перемещении бетона из одного места в другое снижаются показатели прочности и надёжности смеси.

После того как опалубка фундамента будет полностью заполнена бетонным раствором, необходимо соблюдать температурно-влажностный режим. В противном случае избежать растрескивания конструкции не удастся. Для поддержания данного режима, необходимо в жаркие засушливые и ветряные дни увлажнять залитый бетон, а в холодные — подогревать. Специалисты рекомендуют после заливки и утрамбовки, накрыть конструкцию полиэтиленовой плёнкой, а также мешковиной или брезентом. Это поможет сохранить должный уровень влажности и температуры.

Если заливка фундамента производится летом, то спустя 12 часов, необходимо увлажнить бетонную конструкцию. Если стоит жаркая погода, то увлажнение днём следует производить каждые 3-5 часов в течение всей первой недели. Если температура воздуха ниже «плюс» 5 градусов по Цельсию, то увлажнение не производится.

Если температура воздуха опустилась ниже нуля и на почве наблюдаются заморозки, то необходимо подогревать бетон. Для этого можно использовать специальные строительные греющие маты, работающие от электричества.

Гидроизоляция бетонного ленточного фундамента

Вне зависимости от того, какой вид опалубки использовался, гидроизоляция бетонной фундаментной конструкции производится после полного её застывания. Происходит это примерно на 28-30 день после заливки. Иными словами, через месяц необходимо снять съёмную опалубку и отправить её арендодателю, если на была взята напрокат. После чего можно приступать к гидроизоляции бетонной конструкции. Если же опалубка несъёмная, то гидроизоляция выполняется поверх её.

Для гидроизоляции данного типа фундамента чаще всего используется обмазочная либо оклеечная технология.

Важно: выполняя гидроизоляцию фундамента не забывайте использовать индивидуальные средства защиты — резиновые перчатки, респираторы и очки.

Гидроизолируются все без исключения поверхности, как вертикальные, так и горизонтальные. Если доступа к вертикальным стенам нет, то необходимо прокопать небольшую траншею рядом с конструкцией фундамента, а после окончания выполнения гидроизоляционных работ, засыпать её грунтом.

https://youtu.be/B4lO_oR_kvc

Заключительным этапом закладки ленточного фундамента становится тщательное трамбование грунта, расположенного рядом по всему периметру, а также строительство отмостки.
